V型球閥與O型球閥的區別

在流體控制系統中，V型球閥和O型球閥是兩種常見且重要的閥門類型。它們各自具有獨特的設計特點和適用場景，了解它們之間的區別對于正確選擇和使用閥門至關重要。以下是對V型球閥和O型球閥區別的詳細探討。

一、結構特點

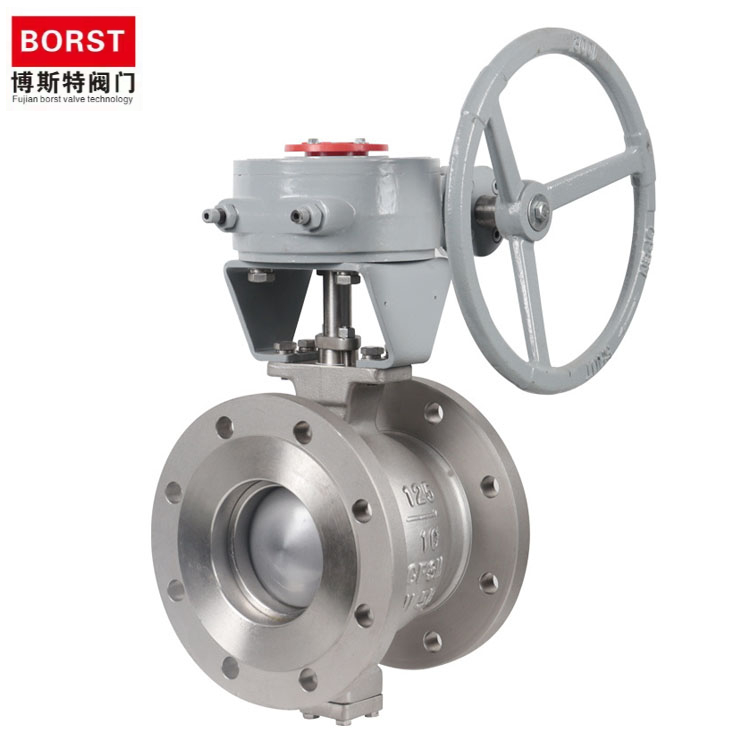

1. V型球閥

   V型球閥的設計獨特，其半球體閥芯一側開有V形口。這種設計使得通過調節閥芯的開度，可以有效地改變介質流通的截面積，從而實現精確的流量控制。此外，V型球閥還可以用于開關控制，實現管路的開啟或關閉。部分V型球閥采用全球形閥芯，一端開有V型流道口，單閥座密封或雙閥座密封形式。

2. O型球閥

   O型球閥的球芯為整體球形，流道口是圓形。這種設計使得流體在閥門全開時能夠形成直管通道，從而減小壓力損失。O型球閥的開關過程簡單快速，只需閥芯轉動90度即可完成。此外，O型球閥的進出口通常配備有兩個閥座密封，以確保密封的可靠性。

二、適用介質

1. V型球閥

   V型球閥多用于含纖維、細顆粒、料漿類介質。由于V形口與閥座可以剪斷纖維介質，V型球閥在造紙等行業應用廣泛。此外，V型球閥的金屬硬密封結構也使其適用于高溫、高壓、腐蝕性介質等苛刻工況條件。

2. O型球閥

   O型球閥則多用于潔凈介質或少量懸浮顆粒介質。在采用PTFE四氟閥座密封時，O型球閥可以達到零泄漏。然而，在介質含有雜質較多或顆粒狀介質時，O型球閥易發生中腔堵塞，造成球閥抱死、開關失靈。

三、適用過程控制要求

1. V型球閥

   V型球閥具有V形口，可調性好，可調比大（可達100:1或更高）。因此，它主要用于調節控制，配裝氣動和電動執行器后，也可以用于開關控制。

2. O型球閥

   O型球閥則主要用于開關控制，其調節性能相對較差。由于O型球閥的流道簡單且全開時形成直管通道，它特別適用于高粘度、懸浮液、紙漿等流體場合的快速開關和切斷。

四、流量特性

1. V型球閥

   V型球閥的流量特性近似等百分比，適用于需要精確調節流量的場合。其自清洗作用還能夠有效地防止介質的積存和沉淀，從而保證了球閥的長期可靠運行。

2. O型球閥

   O型球閥的流量特性是快開型，適用于開關控制。當球閥處于開啟狀態時，流體可以自由通過；當球閥處于關閉狀態時，流體則被完全切斷。

五、流道尺寸

1. V型球閥

   V型球閥的流道尺寸根據工藝和設計要求有所不同，一般都是縮徑的。通過更換不同球芯，可以滿足不同流量需求。

2. O型球閥

   O型球閥的流道尺寸通常有全通徑和縮徑兩種。全通徑O型球閥的流體通道直徑與管道內徑相同，適用于需要保持流體流速不變的場合；縮徑O型球閥則通過減小流體通道直徑來增加流速和流量。

綜上所述，V型球閥和O型球閥在結構特點、適用介質、適用過程控制要求、流量特性和流道尺寸等方面存在顯著差異。正確選擇和使用這兩種閥門類型對于確保流體控制系統的正常運行至關重要。
